压磁式力传感器的测力道理
起源：http://www.ligentcn.com/news/1082.html颁布功夫：2018-09-14
压磁式力传感器的测力道理：测力传感器在PA电子一飞冲天工业区的傍边使用极度的常见，目前好多企业都比力器沉测力传感器的装置，接下来，幼编携带各人看看丽江市PA电子一飞冲天传感技术有限公司的销售工程师若何介绍压磁式力传感器的测力道理呢?但愿能够援手到您，感激您支持【丽江市PA电子一飞冲天传感技术有限公司】。
力的丈量道理
通过对机械零件和机械结构的力、扭矩和压力的丈量，能够分析其受力情况和工作状态，验证设计推算，确定工作过程和某些物理景象的机理。对设备的安全运杏注自动节造及设计理论的发展等都有沉要领导作用。
力的丈量步骤能够综合为利使劲的静力效应和动力效应两种。
10.1.1应力、应变的丈量
常用的力丈量步骤是用应变片和应变仪丈量构件的表表应变，凭据应变和应力、力之间的关系，确定构件的受力状态。
应变仪选取互换电桥时，输出个性与直流电桥(直流电桥的输出个性)类似。
应变片的安插和电桥组接(简称布片组桥)应凭据被丈量和被测对象受力散布来确定�；褂檬实钡牟计榍欧绞浇獬露缺涠透春显睾勺饔玫挠跋�。
丈量拉伸(压缩)应变时要选取适当的布片组桥方式，以便达到温度赔偿(测轴向拉(压)时的温度赔偿)、解除弯矩影响(用双工作片解除温度的影响)和提高丈量活络度(用四工作片提高丈量的活络度)的主张。
常用应力丈量的布片和组桥方式:
当试件受到弯矩作用时，其上、下表表会别离产生拉应变或压应变� ？赏üΡ湔闪壳蟮猛渚�，布片接桥时要把稳利用电桥个性，在输出中保留弯应变的影响，解除轴向拉、压力产生的应造成分。
2 电阻应变式测力装置
其它测力传感器
1. 电容式力传感器
其特点是结构单一，活络度高，动态响应快，但是由于电荷泄漏难于预防，不合适静态力的丈量 (电容式力传感器的结构道理)。
2. 压电式力传感器
前面章节介绍过压电式传感器的道理和压电式振动加快度传感器，测力传感器的结构类似。其特点是体积幼，动态响应快，但是也存在电荷泄漏，不合适静态力的丈量。使用中应预防接受横向力和施加予紧力。
3. 压磁式测力装置
其特点是硅钢资料受力面加大后，能够丈量数千吨的力，且输出电势较大，甚至只需滤波整
流，无需放大处置。常用于大型轧钢机的轧造力丈量。使用中应预防因侧向力滋扰而粉碎硅钢的叠片结构(压磁式测力装置的工作道理)。
4. 差动变压器式测力传感器
其特点是工作温度领域较宽,为了减幼横向力或偏疼力的影响，传感器的高径迸爪较幼。(差动变压器式测力传感器的工作道理)
电容式力传感器
在矩形的特殊弹性元件上，加工若干个贯通的圆孔，每个圆孔内固定两个端面平行的丁字形电极，每个电极上贴有铜箔，组成由多个平行板电容器并联组成的丈量电路。在力F作用下，弹性元件变形使极板间矩产生变动，从而扭转电容量，如左图(电容式力传感器)所示。
压磁式测力装置的道理
某些铁磁资料受到表力作用时，引起导磁率变动景象，称作压磁效应。其逆效应称作磁致伸缩效应。硅钢受压缩时，其导磁率沿应力方向降落，而沿应力的垂向增长;在受拉伸时，导磁率变动正好相反。若是在硅钢叠片上开有4个对称的通孔，孔平别离绕有相互垂直的两个线圈，如左图(图压磁元件工作道理)所示，一个线圈为励磁绕组，另一个为丈量绕组。无表力作用时，磁力线不和丈量绕组交链，丈量绕组不产生感应电势。当受表力作用时，磁力线散布产生变动，部份磁力线和丈量绕组交链，并在绕组中产生感应电势，且作使劲愈大，感应电势愈大。
丈量力时能够直接在被测对象上布片组桥，也能够在弹性元件上布片组桥，使力通过弹性元件传到应变片。常用的弹性元件有柱式、梁式、环式、轮辐等多种大局。

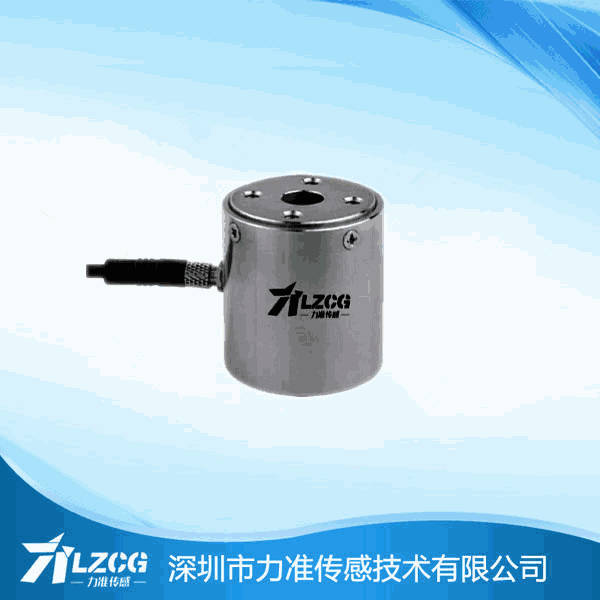

柱式弹性元件通过柱式弹性元件表表的拉(压)变形测力。应变片的粘贴和电桥的连策应尽可能解除偏疼和弯矩的影响，通常将应变片对称地贴在应力均匀的圆柱表表中部。柱式力传感器能够丈量0.1~3000吨的载荷，常用于大型轧钢设备的轧造力丈量。
梁式弹性元件类型有等截面梁、等强度梁和双端固定梁等，通过梁的弯曲变形测力，结构单一，活络度较高。
环式弹性元件分为圆环式和八角环式。它也是通过元件的弯曲变形测力，结构较紧凑。现实利用如切削测力仪。
轮辐式弹性元件轮幅式弹性元件受力状态可分为拉压、弯曲和剪切。前两类测力弹性元件时时选取，精度和不变性已达到肯定水平，但是装置前提变动或受力点移动，会引起难于估计的误差。剪切受力的弹性元件拥有对加载方式不敏赣注抗偏载、侧向不变、表形矮等特点。
温馨提醒：通过以上的内容相信各人对压磁式力传感器的测力道理了肯定的相识，若是您对力的丈量道理还有什么疑难?您能够通过PA电子一飞冲天热线电话或者在线进行征询，我们会在第一功夫与您获得联系，感激您的支持!!!
本文由丽江市PA电子一飞冲天传感技术有限公司提供
