测力传感器装置当苦衷项及使用注明
起源：http://www.ligentcn.com/news/1170.html颁布功夫：2018-10-09
测力传感器装置当苦衷项及使用注明
力传感器、智能变送器、智能仪表等工控自动化产品;自动检测、自动节造与软件开发;工业自动化非标设备、工业自动化出产线的规划设计与执行的系统集成项目 。
测力传感器通常将力转换为正迸宗作使劲大幼的电信号 ，使用极度方便 ，因而在工程领域及其他各类场所利用最为普遍 。测力传感器种类繁多 ，凭据分歧的物理效应和检测道理可分为电阻应变式、压磁式、压电式、振弦式力传感器等 。
1.应变式力传感器
在所有力传感器中 ，应变式力传感器利用最为普遍 。它能利用于从极幼到很大的动、静态力的丈量 ，且丈量精度高 ，其使用量约占力传感器总量的90%左右 。
应变式力传感器的工作道理与应变式压力传感器根基一样 ，它也是由弹性敏感元件和贴在其上的应变片组成 。应变式力传感器首先把被测力转造成弹性元件的应变 ，再利用电阻应变效应测出应变 ，从而间接地测着力的大幼 。弹性元件的结构方式有柱形、筒形、环形、梁形、轮辐形、s形等 。
应变片的安插和接桥方式 ，关于进取传感器的活络度和消除有害身分的影响有很大关系 。凭据电桥的加减个性和弹性元件的受力性质 ，在贴片地位答理的情况下 ，可贴4或8片应变片 ，其地位应是弹性元件应变最大的中央 。

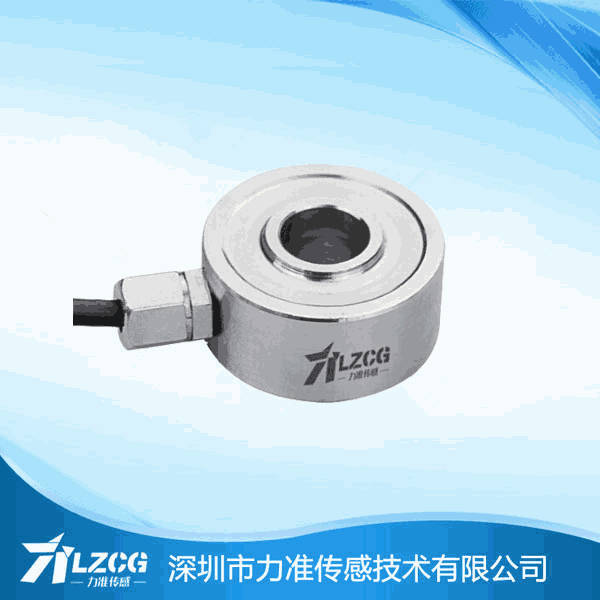

(1)柱形应变式力传感器
最大量程可达10MN 。在载荷较幼时(1～100kN) ，为便于粘贴应变片和减幼由于载荷偏疼或侧向分力引起的弯曲影响 ，同时为了进取活络度 ，多选取空心柱体 。四个应变片粘贴的地位和方向应保障其中两片感触纵向应变 ，另表两片感触横向应变(由于纵向应变与横向应变是互为反向变动的) 。
(1)式中 ，E为资料的弹性模量;S为柱体的截面积;μ为资料的泊松比 。
在理论丈量中 ，被测力不成能正好沿着柱体的轴线作用 ，而总是与轴线成一微幼的角度或微幼的偏疼 ，这就使得弹性柱体除了受纵向力作用表 ，还遭到横向力和弯矩的作用 ，从而影响丈量精度 。
(2)轮辐式力传感器
单一的柱式、筒式、梁式等弹性元件是凭据正应力与载荷成正比的关下反丈量的 ，它们存在着一些不易抑造的缺点 。为了进一步进取力传感器机能和丈量精度 ，要求力传感器有抗偏疼、抗侧向力和抗过载能力 。20世纪70年代初步已成功地研造出切应力传感器 。图2是较常用的轮辐式切应力传感器的结构简图 。
1、测力传感器在装置过程中 ，应保障垂直或者水平装置 ，幼量程测力传感器在装置过程中肯定要注意轻拿轻放;严禁撞击、敲打、摔公开等;传感器受力面用螺丝衔接时 ，在拧螺丝的过程中手势肯定要注意 ，手不能直接或者间接压在传感器受力面上 ，手应握传感器侧面 ，螺丝也不能拧的太紧 ，适当就行 ，以免组成传感器超载败坏 。
2、测力传感器在受力过程中 ，应尽量保障所受力与测力传感器受力轴线沉合 ，不能产生偏载、侧向等受力情况 。
3、严禁在装有测力传感器的设备上烧电焊 ，电焊强电流会败坏测力传感器内部电路 。
4、丈量过程中测力传感器所受力通常为满量程的80%最适合 ，严禁超量程使用;不论传感器有没有通电运行 ，测力传感器所受的力都不能超过传感器的量程 。
5、测力传感器属于精密电子元器件 ，在使用过程中肯定要注意不能有水接触 ，不能进水 ，水进入传感器内部会招致内部电路短路 ，直接烧坏传感器 。所以在有水的场所使用时 ，传感器肯定要做好防水守护 。
6、测力传感器使用温度在-10~65℃之间 ，在使用过程传感器所受温度领域不能超过此领域 ，温度过高或者过低城市直接招致传感器败坏 。
7、测力传感器导线应衔接靠得住 ，不得与其他金属导体相接触 。
8、如果订购多台测力传感器并和信号放大器等设备成套使用时 ，必须依照标签批示的编号逐一对应使用 ，不得轻易乱接 。
9、测力传感器与信号放大器成套使用时 ，如装置在带有电机、变频器等其他强电压设备上时 ，肯定要衔接好屏蔽线 ，做屏蔽防护 。
10、信号放大器调试步骤：传感器0到满量程对应放大器0-10V ，正常情况下 ，传感器空载时放大器输出应该为0V ，如由于装置或者其他缘由招致传感器不回零 ，可经过调度放大器内部电位器措置 。
调度步骤：首先给放大器供24V电源 ，而后用万用表测放大器输出 ，万用表红线接放大器的输出(OUT) ，万用表黑线接放大器的公共端(0V) �？此獾氖涑龅缪怪凳羌�(传感器与放大器的输出的对应关系是0到满量程对应0-10V输出 ，成线性关系) �Ｄ芄痪鞫攘阄坏缥黄魃系陌磁ダ吹鞫攘阄皇涑龅缪怪� 。
11、凭据你们现场的情况 ，建议测力传感器在装置好后 ，在测力传感器上面贴上一些警示标签(好比勿压 勿碰等) ，预防工作人员在装置其他设备或者使用时不把稳踩、坐或者用手及身段其他部位大力压在传感器上 ，招致传感器超载败坏 。
轮辐式力传感器由轮圈、轮轱、辐条和应变片组成 。辐条成对且对称地衔接轮圈和轮轱 ，当表力作用在轮轱上端面和轮轱下端面时 ，矩形辐条就产生平行四边形变形(b)所示 ，组成与表力成正比的切应变 。此切应变能引起与中性轴成方向的相互垂直的两个正负正应力 ，即由切应力引起的拉应力和压应力 ，经过丈量拉应力或压应力值就可知切应力值的大幼 。因而 ，在轮辐式传感器中 ，把应变片贴到与切应力成的地位上 ，使它感触的仍是拉伸和收缩应变 ，但该应变不是由弯距产生的 ，而重要是由剪切力产生的 ，此即这类传感器的根基工作道理 。这类传感器最凸起的利益是抗过载能力强 ，能接受几倍于额定量程的过载 。此表 ，其抗偏疼、抗侧向力的能力也较强 ，精度在0.1%之内 。
