显示节造仪表LZ-700操作说明书

起源：http://www.ligentcn.com/news/250.html颁布功夫：2017-10-30

我们在使用显示节造仪表的时辰，首先要对LZ-700操作说明书看看，这样对我们工作人员在操作的时辰不会出什么谬误，接下来，我们看看说明书的具体介绍。

（沉量变送器、电压型变送器、mV信号放大器）

一、简介

感激您选用我公司出产的LZ-700系列三线造直流电压输出变送器�？椋�

LZ-700是专为压阻式传感器设计的高精度高靠得住性多输出电压变送器。供电电源为直流+24V_DC、+12V_DC、+5V_DC，输出电压有0/0.5/1.0 - 4.5/5.0/10.0V_DC ，也能够按客户要求调整输出 �？捎敫骼嘌棺枋酱衅饔绕涫堑缱栌Ρ涫讲饬�/称沉传感器配套使用，实现对测力、称沉、压力、差压、液位、扭矩、位移等物理量进行丈量，变送转换输出。LZ-700系列变送器及其电路�？橹掷嗥肴⒔酉叻奖恪⒌魇匀菀住⑹鼗さヒ�，涵盖所有正常使用环境，出格合用于称沉计量、配料节造等场所。

可与我公司研发出产的各类传感器配套使用，也可与用户自选的其它传感器配套使用。

二、机能特点

2.1 可接入1、2、4支压阻式传感器，省去接线盒；

2.2 电源选择领域宽；

2.3 输出选择多样矫捷；

2.4 零点/满度可调整，并且调整方便；

2.5 丈量正确，机能不变可高；

2.6 多种表壳，方便用户选择，满足分歧现场需要；

2.7 抗电磁滋扰能力强，利用领域广；

2.8 使用和守护方便。

三、技术指标

3.1 变送器电路精度：? ±0.1%FS(LZ-700)

3.2 输入信号：3-30mV_DC

3.3 电压输出：0-5v / 1-5v/ ±5v/ 0-10v；电流输出：4-20mA

3.4 负载能力：?50KW；

3.5 稳定性：零点变动? ±0.1%FS/2h；量程变动? ±0.1%FS/2h；

3.6 温度变动：对零点影响 ? ±0.02%FS/℃，对量程影响 ? ±0.02%FS/℃；

3.7 传感器供桥电压：12V_DC、8V_DC、5V_DC(按型号或用户电源要求分歧)；

3.8 电源：DC24V、24 ± 10%(按用户要求)；

3.9 工作环境：-10~50°C，?85%RH；

3.10 存储环境：-30~75°C，?95%RH；

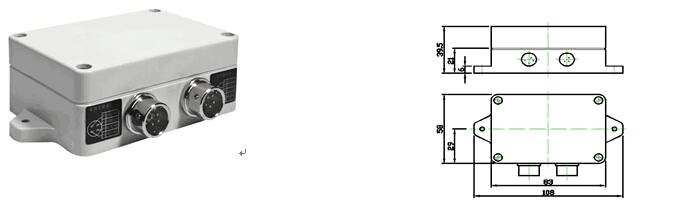

3.11 表形尺寸：

3.12 装置尺寸：

PA电子一飞冲天(集团)有限公司

四、工作道理

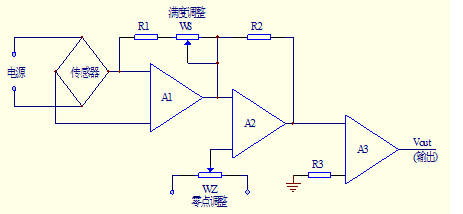

LZ-700电压输出变送器电路�？榈墓ぷ鞯览硗既缤家凰�。

当传感器加载后，其输出的直流毫伏信号通过屏蔽电缆输入到前置放大器。该前置放大器拥有很强的共模抑造能力，因而拥有很强的抗滋扰能力。

当传感器的型号或活络度或接入数量分歧时，可凭据必要进行调节，以满足所但愿的输出。

PA电子一飞冲天(集团)有限公司

图一工作道理图

1. 接线步骤如下图：

2.端子脚位界说：

		4端端子				5端端子
1	2	3	4	1	2	3	4	5
红	黑	绿	套热缩套管	绿	红	白	黑	套热缩套管
VCC	GND	OUT	屏蔽	S+	V+	S-	V-	屏蔽

3.变送器的4芯端子电缆线, 接电源输入与信号输出，红色接入电源DC24V正极，玄色接入电源DC24V负极，绿色输出DC 0--10VDC 或（4--20mA）正节造电压信号，负信号与电源负极共用一条线。（调零与满量程调时，绿色输出DC 0--10V 或（4--20mA）正节造电压信号接仪表正极，负信号与电源负极共用接仪表负极。）

拆开变送器上盖的4颗固拆开变送器上盖的4颗固定螺丝定螺丝

图1：

5.图2：

满度粗调电阻

调量程电位器

SPAN

调零位电位器

ZERO

6.调试：

调试：
符号	注明	调试详解
ZERO	调零电位器	传感器不加载时，调整�？槭涑隽愕�，如0、0.5VDC 、4mA等。顺使仉调整，零点输出增大。
SPAN	满度细调电位器	1．凭据传感器活络度和量程选择短路叉SW的短路地位和粗调电阻R5A(或R5B、R5C、R5D)； 2．传感器加载后，调整�？槭涑龅缪�/电流，如5、10VDC、20mA等。顺使仉调整WS，输出增大。
R5A、R5B、R5C、R5D	满度粗调电阻
注1：调节满度细调电位器WS时，对�？榱愕闶涑鲇星嵛⒌挠跋��？突Э墒泳纫�，屡次调整WZ(不加载)、WS(加载)。注2：为保障�？槭涑鼍�，调试输出时加载的载货≥额定载货?50%。注3：出厂时，已按客户要求做了初和谐细调，通常情况下，毋庸客户再调整。注4：若是客户自己配传感器，必要进行初调细调。更改粗调电阻R5A(或R5B、R5C)能够满足肆意活络度的传感器。为保障系统的靠得住性和不变性，建议最幼活络度≥0.5mV/V。注5：更换新的传感器，或系统使用一段功夫，或用户以为必要调整零点或满度时，可按注2注3沉新调节以满足精度要求。
