称沉测力传感器通常接线和装置步骤及当苦衷项
起源：http://www.ligentcn.com/news/336.html颁布功夫：2017-11-16
导读：称沉测力传感器在工业中使用极度的宽泛，称沉测力传感器的出线方式有4线和6线两种，�？榛虺瞥帘渌推鞯慕酉咭灿�4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎么的，那么，关于称沉测力传感器通常接线和装置步骤及当苦衷项有哪些呢?接下来，我们看看丽江市PA电子一飞冲天传感技术有限公司的工程师若何介绍关于称沉测力传感器通常接线和装置步骤及当苦衷项。
称沉测力传感器通常接线和装置步骤及当苦衷项

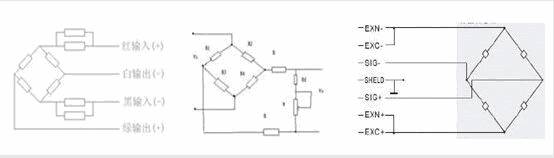

称沉传感器的出线方式有4线和6线两种，�？榛虺瞥帘渌推鞯慕酉咭灿�4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎么的，准则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

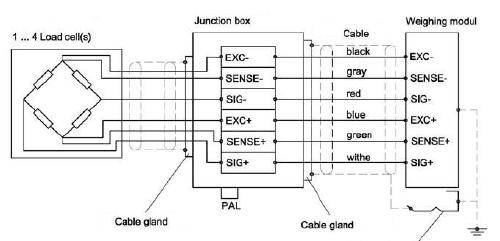

称沉传感器通常的接线和装置步骤
称沉传感器通常的接线和装置步骤
通常的称沉传感器都是六线造的，当接成四线造时，电源线(EXC-，EXC+)与反馈线(SEN-，SEN+)就别离短接了。SEN+和SEN-是赔偿线路电阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。 EXC+和EXC-是给称沉传感器供电的，但是由于称沉�？楹痛衅髦涞南呗匪鸷�，现实上传感器接管到的电压会幼于供电电压。每个称沉传感器都有一个mV/V的个性，它输出的mV信号与接管到的电压亲昵有关，SENS+和SENS-现实上是称沉传感器内的一个高阻抗回路，能够将称沉�？橄质到庸艿降牡缪狗蠢「瞥聊？�。如果EXC+和EXC-为10V,线路损耗，传感器2mV/V，现实上传感器输出相当大信号为()*2=19mV，而不是20mV。此时称沉传感器内部就会把19mV作为相当大量程，前提是传感器必须通过反馈回路把现实电压反馈给称沉�？�。在称沉传感器大将EXC+与 SENS+短接，EXC-与SENS-短接，限造于传感器与称沉�？榫嗬虢辖�，电压损耗极度幼的场所，不然丈量存在误差。上海默伟电子科技有限公司提供各类的接线方式的称沉传感器，S型拉压力传感器重要为4线造的出线方式。
装置当苦衷项：
1、称沉传感器 要轻拿轻放，尤其对于用合金铝资料作为弹性体的幼容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。好比，悬臂梁式称沉传感器有些就是用铝做的
2、设计加载装置及装置时应保障加载力的作用称沉传感器受力轴线沉合，使倾斜负荷和偏疼负荷的影响减至相当幼，尤其是在板环式称沉传感器的利用上，应该把稳拉力的方向和其受力方向平行;
3、在水平调整方面。若是使用的是称沉传感器的话，其底座的装置平面要使用水平仪调整直到水平;若是是多个传感器同时丈量的情况，那么它们底座的装置面要尽量维持在一个水平面上，这样做的主张重要是为了保障每个传感器所接受的力量根基一致。用桥式称沉传感器来组成的台秤或者地磅秤均必要思考这一点;
4、依照其注明中称沉传感器的量程选定来确定所用传感器的额定载荷。
5、为预防化学侵蚀.装置时宜用凡士林涂称沉传感器表表表。应预防阳光直晒和环境温度剧变的场台使用。
6、在称沉传感器加载装置两端加接铜编织线做的旁路器。
7、电缆线不宜自行加长，在的确需加长时应在接头处锡焊，并加防潮密封胶。
8、在称沉传感器周围相当好选取一些挡板把传感器赵祓来。这样做的主张可预防杂物掉进传感器的活动部门，影响其丈量精度。
9、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把称沉传感器的电缆线单独穿入铁管内，并尽量缩短衔接距离。
10、按其注明中的称沉传感度量程选定来确定所用传感器的额定载荷，称沉传感器固然自身具备肯定的过载能力，但在装置和使用过程中应尽量预防此种情况。有时短功夫的超载，也可能会造成传感器悠久败坏。
11、在高度精度使用场所，应使/称沉传感器和仪表在预热30分钟后使用。
工作过程：
在丈量过程中，沉量加载到称沉传感器的弹性体上会引起塑性变形。
应变 (正向和负向) 通过装置在弹性体上的应变片转换为电子信号。
