压力传感器占有过载�;さ囊娲�

起源:http://www.ligentcn.com/news/798.html颁布功夫:2018-05-04

压力传感器有好多参数指标,其中有一项是过载�;�,过载就是负荷过大,超过了设备自身的额定负载,产生的景象是电流过大,用电设备发热,线路持久过载会降低线路绝缘水平,甚至销毁传感器设备或线路;过载�;ぞ褪羌幢愀汉沙硕疃ǜ涸匾膊换岢鱿稚栈迪呗返那榭�,但是也有一个度,通常是150%的领域内,并且不能持续过载工作。

过载�;な敲恐执衅鞫家伎嫉�,由于在使用过程中可能会出现丈量值大于量程的情况,只有设计了过载�;さ拇衅髂芰Ω玫氖褂�,也能力使用得更久。具体每种传感器的过载�;な侨艉紊杓频�,过载领域是几多都是分歧的,所以不论是买哪种传感器肯定要相识它的过载�;な羌付�,这样能力更好的方便使用,在未来使用过程中也不会出现由于过载烧坏电路的情况。以上就是为各人介绍压力传感器的过载后果和�;げ街�。压力传感器有好多大局,每种结构大局的过载�;ど杓撇街枰彩歉鞑灰谎�,多多步骤都有各自的利益和弊端,选取MEMS 技术的幼量程、高活络压力传感器通常有平膜、岛膜、梁膜等结构,在设计过载�;な�,通常选取凸台等步骤实现,形成步骤有背部刻蚀技术、硅直接键合技术、玻璃刻蚀技术等。然而这些结构通常都有一个很大的局限性就是腔体尺寸较大,进一步提高活络度受到限度,并且降低了硅片利用率,增长了造作工艺的复杂度,提高了出产成本。

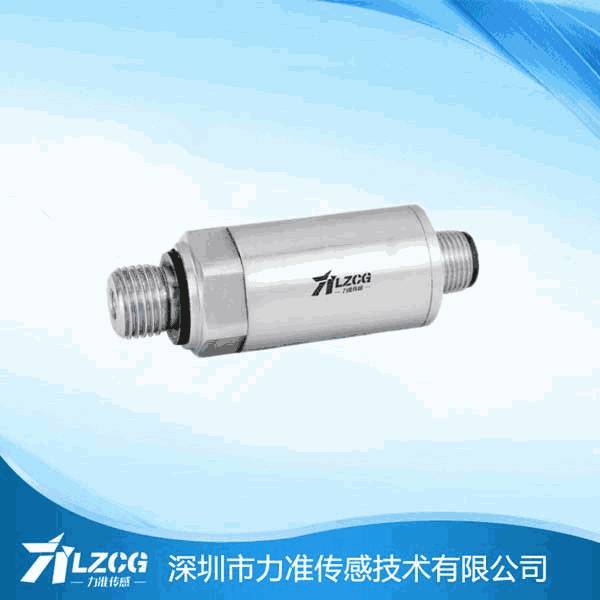

压力传感器

目前,幼量程、高活络压力传感器的钻研热点集中在就义层结构压力传感器,这重要是由于就义层结构压力传感器弹性膜片很薄,厚度可做到2 μm,甚至更薄。在这样薄的结构上,若是选取扩散硅或多晶硅薄膜作为就义层结构压力传感器的应变电阻,其厚度相对较大,对弹性膜片应力散布影响很大,不利于就义层结构压力传感器的机能优化,因而选取多晶硅纳米薄膜造作应变电阻更能阐扬就义层技术的利益。在分析压力传感器的总误差时,首先要思考每一个误差的起源,分析导致这些误差的成分,而后设法子削减这些误差,提高传感器总的机能。当推算—压力传感器的总误差时,应使用下列界说的误差。为决定你已选择压力传感器特定误差的水平,拜见在这目录中该传感器的规格注明。

在特定用户利用中,有些标称的指标能够削减或解除的,例如,若是一压力传感器用在划定温度领域的一半内,那么温度误差能够削减一半,若是使用自动调零技术,零点偏置和零飘误差能够解除。零点偏置是同时加在膜片两侧上的一样压力时传感器输出。量程是输出端点之间的代数差。通常二端点是零和满刻度。零点温度偏移是由温度变动引起的压力传感器零点变动。零点偏移不是可预测的误差,由于每一个器件能够向上或向下偏移,温度变动将引起整个输出曲线沿电压轴向上或向下偏移。

活络度温度偏移是由温度变动引起的压力传感器活络度变动,温度变动将引起传感器输出曲线的斜率变动。线性误差是在进展压力领域传感器输出曲线与一标定直线的误差,推算线性误差的一个步骤是最幼二乘方,它从数学上提供对数据点的最佳共同直线。另一步骤是结尾基点线性度(T.B.L.)或端点线性度。T.B.L.由在输出曲线上二端数据点之间画一向线(L1)决定。
