L100通用称沉测力仪表使用注明
起源：http://www.ligentcn.com/news/259.html颁布功夫：2017-11-01
1.1 单一称沉测力、比力输出职能。
1.2 峰值捕获、峰值比力输出。
1.3 多串口通讯，可选modbus-RTU通讯、自动上传以及其他定造和谈。
1.4 高机能OLED汉字显示，温度适应领域宽、显示速度快。
1.5 拥有上电清零、通讯清零、手动清零、自动零位跟踪等职能。
2.1 丈量机能：24bit ADC芯片，采集速度50-2000次，显示领域-99999~-999999，输入信号领域0-+/-30mV.
2.2 变送输出：12位DAC，0-5V输出

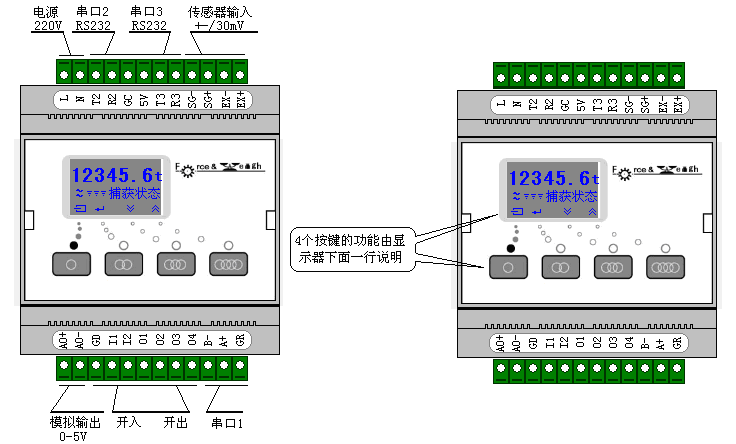

2.3 通讯口：2个非隔离的232口，1个隔离型485口。
2.4 开关输入输出口：4个开关量输出，OC输出方式。2路开入。
2.5 显示按键：128*64点阵汉字显示，4按键操作。
2.6 电源：85V-265V 50Hz
2.7 工作环境：-20~50°C -10 ~ 55℃35 ~ 85 %RH
4.1 比力输出方式。方式1为单一比力输出方式，�？橛�4个开关输出，每个输出能够设定为大于或者幼于比力，比力限和回滞能够单独设置。
4.2 峰值捕获方式。方式2为峰值捕获方式。当丈量值大于捕获门限时起头峰值捕获，当丈量值回落幅度超过回落门限或者丈量值幼于捕获门限(减回滞)时捕获实现，并进行报警处置。当峰值大于报警上限时上限输出有效，峰值低于下限时下限输出有效，否峰值正常输出有效。
4.3 清零。�？樯柚蒙系缜辶�(能够通过参数设置)、手动清零、通讯清零和零位跟踪等职能。手动清零和通讯清零领域根基不受限度(幼于输入满度的80%左右即可)，上电自动清零的领域收参数零位领域限度。零位跟踪在系统稳按时有效，可有效解除系统温漂造成的漂移。

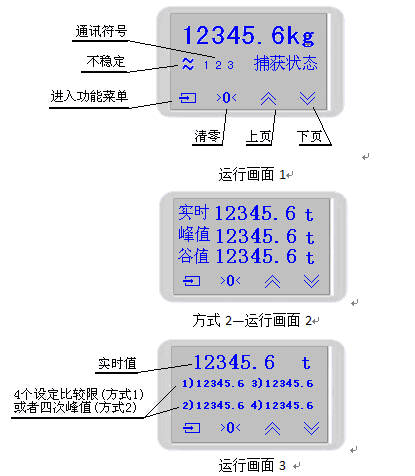

5.1 主画
5.2 菜单结构。
5.3 参数批改。参照上面菜单结构图，在待机状态(运行画面)，按 键显示职能菜单，选择参数批改职能，而后按 键，显示输入密码，输入正确密码后进入参数批改画面。首先依照提醒选择要批改的参数，而后按 键起头批改，批脱期间参数某一位闪动，闪动位为当前批改位，按 数字增长，按 闪动位右移。批改完后按 保留，并进入参数选择状态。批改实现。按 键退出。
5.4 批改比力限或者定值。批改定值和批改参数步骤一样，只是必要输入一技码(出厂为6000)。
5.5 量程校准。参照上图，在菜单页选择系统校准，而后按 ，输入一技码(出厂为6000)，进入校准职能。校准职能蕴含量程校准和仿照输入输出口的校准。量程校准操作步骤：确认传感器没有负载，而后按 清零，而后加砝码，在显示不变情况下按 ，�？樘嵝咽淙胝烦亮�，输入实现后按 实现校准。校定时显示分度和输入数据分度不能幼于100。仿照口的校准蕴含仿照输入口校准和仿照输出口校准，这部门出厂时都经过校准，通常情况下客户不必要沉新校准。仿照输入校准重要是为了�？榭赡苁褂檬中Ｗ贾澳�(无砝码校准)，若是不使用该职能，能够不用进行仿照输入校准。仿照输出校准是校准仿照输出电压的。仿照校准的操作可参照仪表提醒。
5.6 接口测试。“接口测试”用来测试�？榈母鞲鍪淙胧涑隹�，通过该职能能够的确�？榈母鞲龆丝诘那币约敖酉叩恼酚敕�。操作步骤见�？樘嵝研畔�。
5.7 复原出厂�；馗闯龀Р握詹街杓厦娓酵��８丛龀芄恢苯咏？楦丛杀匾墓ぷ髂Ｊ�。
5.8 清零。�？樵毯系缜辶恪醇侄辶�，端口手动清零和通讯清零，已经零位跟踪等职能。手动清零仪表没有领域显示，上电清零则受零位领域这个参数限度。
5.9 数字校准(无砝码校准)。依照5.3注明输入高技码，直接批改传感器的量程和活络度(参数48,51),退出参数批改时，依照提醒即可实现数字校准。数字校准执行一次即可，除非更换传感器或者仪表。
6.1 三个串口。仪表有2个非隔离的232串口和个隔离型的485串口。3个串口的通讯和谈能够肆意甚至。
6.2 Modbus-RTU和谈。�？榈�Modbus-RTU和谈支持03、05、0x10等4个操作指令。收发数据包总长不能超过100个字节。波特率从1200到115200等，数据体式也能够设置。Modbus-RTU的具体和谈能够参照modbus的尺度文本。03 /16号令通讯地址表见后面附表。05号令能够实现清零和标定职能。地址1对应清零，职能同按键清零。地址2为标定职能。标按时，先加载负荷，而后把负荷的真实沉量提供0x10号令输入�？椋ǖ刂�1576），而后执行05号令即可。
事俘：nn为机码 crc0为CRC校验的低位， crc1为CRC校验的高位。
发送：nn 03 9c 40 00 02 crc0 crc1 读取丈量值(浮点数)
返回：nn 03 04 d1 d2 d3 d4 crc0 crc1(d1-d4为浮点数)
发送：nn 03 06 06 00 02 crc0 crc1 读取丈量值(整型数)
返回：nn 03 04 d1 d2 d3 d4 crc0 crc1(d1-d4为整型数，高位在前)
发送：nn 10 04 00 00 02 04 d1 d2 d3 d4 crc0 crc1 批改比力值1 ,d1-d2为定值的4个字节，高位在前
返回：nn 10 04 00 00 02 crc0 crc1
6.3 自动上传和谈。�？槊徊杉桓鲂碌氖�，就自动上传，上传数据体式为8个字节的ASC数据和一个空格。把稳使用自动上传时，通讯速度不能太低，不然就会阻塞。参数设置时若是设定的通讯速度与采集速度不匹配，�？榛嶙远嵝�。
|
序号 |
方式1参数名称 |
方式2参数名称 |
取值领域 |
备注 |
|
1-4 |
比力值1-4 |
定值1-4 |
-99999~999999 |
单元和幼数点同23 24参数 |
|
5-8 |
比力回滞 |
门限回滞 |
0-50000 |
|
|
9 |
比力方式 |
无效 |
0-1111 |
每位对应一路输出，为1时大于比力 0时幼于比力 |
|
10 |
无效 |
触发门限 |
-99999~999999 |
|
|
11 |
无效 |
回落门限 |
0-999999 |
|
|
12 |
无效 |
判断次数 |
1-1000 |
|
|
13 |
零位领域 |
0~1000(100) |
单元和幼数点同23 24参数 |
|
|
14 |
判稳领域 |
0-100d(5) |
|
|
|
15 |
判稳周期 |
1-5000 |
|
|
|
16 |
零位跟踪领域 |
0-20d |
|
|
|
17 |
振动滤波 |
1-200 |
数字越大显示越不变 |
|
|
18 |
无效 |
报警延时 |
0-10.000s |
|
|
21 |
工作方式 |
0-2 |
0-通讯节造端口 1-单一比力2-峰值捕获 |
|
|
22 |
显示单元 |
1-t 2-kN 3-kg 4-lb 5-N 6-g 1lb |
||
|
23 |
显示幼数点 |
|
0-4 |
|
|
24 |
分度值 |
|
0-5 |
对应1 2 5 10 20 50 |
|
27 |
量程 |
|
|
|
|
28 |
采集速度 |
|
0-6 |
50、100、200、400、800、1600,3200 |
|
31 |
1#通讯和谈
|
COM1-485：1-modbus 2-自动发送
|
||
|
32 |
1#通讯体式 |
0=N 8 2 1=E 7 1 |
||
|
33 |
1#波特率 |
1200 2400 4800 9600 19200 38400 57600 115200 |
||
|
34 |
1#ID |
0-128 |
|
|
|
35 |
自动发送距离 |
0.01-12.00s |
|
|
|
36 |
2#通讯和谈 |
COM2-232:1-modbus 2-自动发送 |
||
|
37 |
2#通讯体式 |
0=N 8 2 1=E 7 1 |
||
|
38 |
2#波特率 |
1200 2400 4800 9600 19200 38400 57600 115200 |
||
|
39 |
2#ID |
|
0-128 |
|
|
40 |
2#自动发送距离 |
|
0.01-12.00s |
|
|
41 |
2#通讯和谈 |
COM32-232:1-modbus 2-自动发送 |
||
|
42 |
2#通讯体式 |
0=N 8 2 1=E 7 1 |
||
|
43 |
2#波特率 |
1200 2400 4800 9600 19200 38400 57600 115200 |
||
|
44 |
2#ID |
|
0-128 |
|
|
45 |
2#自动发送距离 |
|
0.01-12.00s |
|
|
46 |
零点 |
|
|
|
|
47 |
系数 |
|
|
|
|
48 |
传感器活络度 |
0.5-10.0000mv/v |
|
|
|
51 |
传感度量程 |
20000-500000 |
|
|
|
52 |
仿照输出零点 |
|
0-4095(0) |
|
|
53 |
仿照输出满度 |
|
0-4095(3900) |
|
|
59 |
一技码 |
|
200-99999(6000) |
定值输入密码 |
|
60 |
二技码 |
|
200-99999(6005) |
参数批改、校准密码 |
8. 通讯地址表
03号令和16号令对应的参数地址表
|
地址(十六进造) |
参数名称 |
数据类型 |
注明 |
读写 |
|
0-118(0-0x76) |
对应职能参数表 |
float |
通讯地址=(参数序号-1)*2 |
RW |
|
512-610(0x200-262) |
全数实时数据 |
Float |
这部门客户通常不用 |
R |
|
1024-1142(0x400-478) |
对应职能参数表 |
long |
与0-118内容一样，但数据为long体式 |
RW |
|
1536-1634(0x600-662) |
全数实时数据 |
long |
与512-610地址内容一样，但数据为long体式 |
R |
|
1636 |
AD码值 |
Long |
|
R |
|
1638 |
DA变送输出码 |
Long |
工作方式为0时可写 |
RW |
|
1640 |
输入状态 |
Long |
每位对应一个输入 |
R |
|
1642 |
输出状态 |
long |
每位对应一个输入 工作方式为0时可批改 |
RW |
|
1576 |
通讯标按时标定沉量 |
Long |
通讯标按时，先吧现实沉量输入到该地址 |
RW |
|
40000(0x9c40) |
丈量值-力值 |
Float |
|
R |
|
40002(0x9c42) |
当前峰值 |
Float |
|
R |
|
40004(0x9c44) |
当前谷值 |
Float |
|
R |
|
40006(0x9c46) |
丈量值- 沉量 |
|
|
|
|
40008 |
运行状态 |
long |
|
|
|
40010 |
状态状态 |
long |
|
|
|
40012 |
报警号 |
long |
|
|
|
40014 |
开关输出 |
long |
|
|
|
40016 |
开关输入 |
long |
|
|
|
40018 |
AD码 |
long |
|
|
|
40020 |
变送码 |
long |
|
|
|
40022(0x9c56) |
比力值1 |
Long |
参与职能参数表第1-4项 |
|
|
40024 |
比力值2 |
Long |
|
|
|
40026 |
比力值3 |
Long |
|
|
|
40028 |
比力值4 |
Long |
|
|
|
40030(0x9c5e) |
回滞1 |
Long |
参与职能参数表第5-8项 |
|
|
40032 |
回滞2 |
Long |
|
|
|
40034 |
回滞3 |
Long |
|
|
|
40036 |
回滞4 |
Long |
|
|
|
40038 |
比力方式 |
Long |
参与职能参数表第9项 |
|
|
|
|
|
|
|
|
|
|
|
|
|
